SF系列扇形閘門

SF系列扇形閘門

作者：admin　來源：本站　日期：2019-05-22 02:42:43　人氣：396

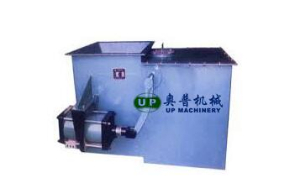

SF系列扇形閘門
扇形閘門廣泛應用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的控制裝置。
結構特點
        結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況

需要確定閘門的并啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30mm顆粒料、晶體料的下

料輸送。
性能參數



適用介質

適用溫度

介質流速

晶體料、顆粒物料、粉狀物料

≤300℃

≤28/s

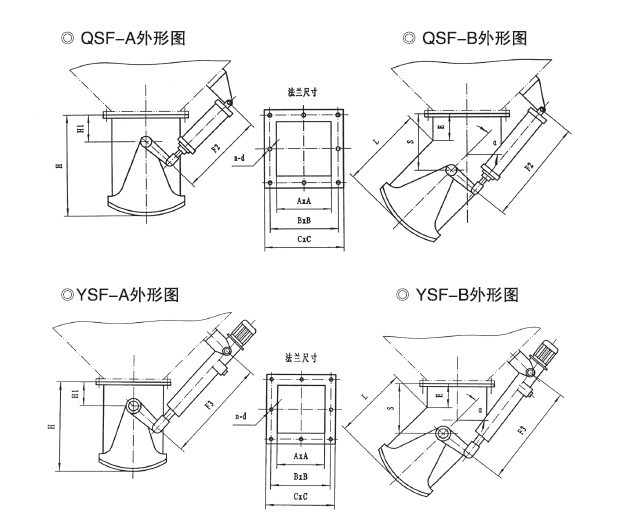

SF系列外形連接尺寸



A×A

400×400

500×500

600×600

700×700

800×800

900×900

1000×1000

B×B

455×455

555×555

655×655

755×755

855×855

955×955

1070×1070

C×C

500×500

600×600

700×700

800×800

900×900

1000×1000

1130×1130

H

480

560

620

720

800

880

960

H1

90

100

120

120

150

150

150

E

80

100

100

100

120

120

120

n-d

16-Φ12

20-Φ14

20-Φ14

20-Φ14

20-Φ14

20-Φ14

28-Φ18

F1

675

785

885

985

1120

1220

1320

F2

605

715

815

915

1020

1120

1220

F3

450

450

580

580

700

700

1225

a

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

L

450

430

550

530

620

600

690

670

750

730

810

790

870

850

S

246

187

307

234

349

261

391

288

451

334

493

334

536

408

電動推桿

DTⅠA300-M

P：0.37KW

DTⅠA500-M

 P：0.75KW

DTⅠA700-M

P：0.75KW

氣動推桿

10A-5CBB80B

10A-5CBB100B

10A-5CBB125B

電液推桿

  DYT300

 P:0.37KW

  DYT500

 P: 0.55KW

DYT750

P: 0.75KW

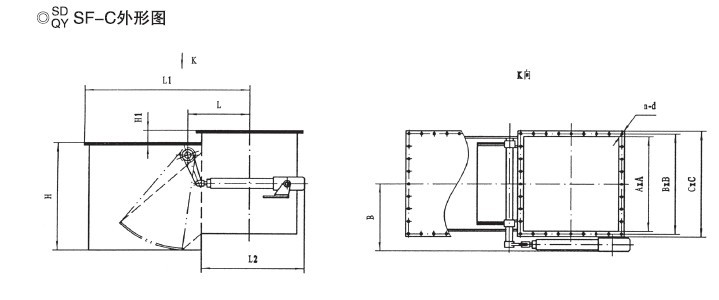

SF-C外形 連接尺寸



A×A

400×400

500×500

600×600

700×700

800×800

900×900

1000×1000

B×B

455×455

555×555

655×655

755×755

855×855

955×955

1070×1070

C×C

500×500

600×600

700×700

800×800

900×900

1000×1000

1130×1130

H

480

560

620

720

800

880

960

H1

90

100

120

120

150

150

150

E

80

100

100

100

120

120

120

n-d

16-Φ12

20-Φ14

20-Φ14

20-Φ14

20-Φ14

20-Φ14

28-Φ18

F1

675

785

885

985

1120

1220

1320

F2

605

715

815

915

1020

1120

1220

F3

450

450

580

580

700

700

1225

a

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

L

450

430

550

530

620

600

690

670

750

730

810

790

870

850

S

246

187

307

234

349

261

391

288

451

334

493

334

536

408

電動推桿

DTⅠA300-M

P：0.37KW

DTⅠA500-M

P：0.75KW

DTⅠA700-M

P：0.75KW

氣動推桿

10A-5CBB80B

10A-5CBB100B

10A-5CBB125B

電液推桿

  DYT300

 P:0.37KW

  DYT500

 P: 0.55KW

DYT750

P: 0.75KW



工作原理
扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋

轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物料。
使用說明
•安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
•運行時請辨清扇形閘板開關方向。執行機構請正確接線。
•若長期存放應使設備處于若閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。
訂貨須知
•選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備工況、介質性質等）。
•樣本所示產品圖例及表格中所列傳動裝置號為我公司普通基本配置，不帶任何相關配件．您若有特殊要求（防

爆、戶外），請在合同中注明。
•表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
